Антенна FM Диполь-2X
Антенная фазированная система FM Диполь-2Х предназначена для работы в диапазоне ОВЧ-ЧМ вещания на частотах 87,5 – 108,0 МГц на мощности до 1,5 кВт.

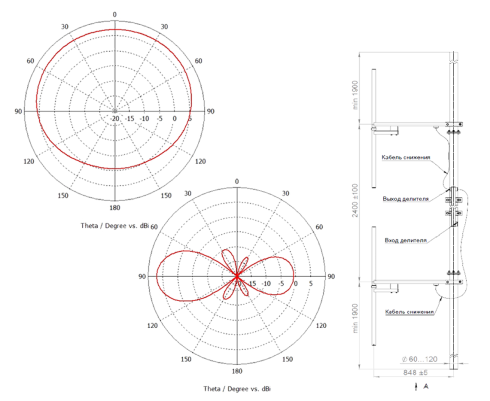

Антенная система FM-Диполь-2Х представляет собой фазированную антенную решетку, состоящую из двух антенн FM-Диполь, расположенных вертикально друг над другом на одной мачте. Мачта (трубостойка) является неотъемлемой частью антенной системы и должна соответствовать размерам указанным в чертеже. Сигнал от фидера подается на вход делителя мощности, выходы которого подключаются к диполям с помощью кабелей снижения, длина которых рассчитывается исходя из требуемой диаграммы направленности антенной системы.
Комплектация:
| Диполь | 2 шт. |
| Делитель мощности | 1 шт. |
| Соединительные кабели | 2 шт. |
| Комплект крепления на мачту Ø 60…120 мм | 1 шт. |
| Паспорт | 1 шт. |
Основные параметры:
| Рабочая частота, МГц | 87.5-108 |
| Входное сопротивление, Ом | 50 |
| КСВН в полосе 87,5 – 108,0 МГц | ≤ 1,3 |
| Коэффициент усиления, дБi | ≤ 7 |
| Поляризация | Вертикальная |
| Диаграмма направленности | Круговая |
| Входной разъем на диполе | N-тип, гнездо |
| Входной разъем на делителе мощности | 7/16 DIN, гнездо |
| Выходные разъемы на делителе мощности | N-тип, гнездо |
| Габариты диполя, мм | 1450х900х55 |
| Масса диполя, кг | ≤ 3.1 |
| Габариты делителя мощности, мм | 830х100х40 |
| Масса делителя мощности, кг | ≤ 1.6 |
| Диаметр мачты крепления (трубы), мм | Ø 60…120 |
| Расстояние по вертикали между точками крепления диполей, мм | 2400±100 |
| Допустимая ветровая нагрузка, км/ч | ≤ 150 |
| Материалы конструкции | Al сплав |
