FM передатчики

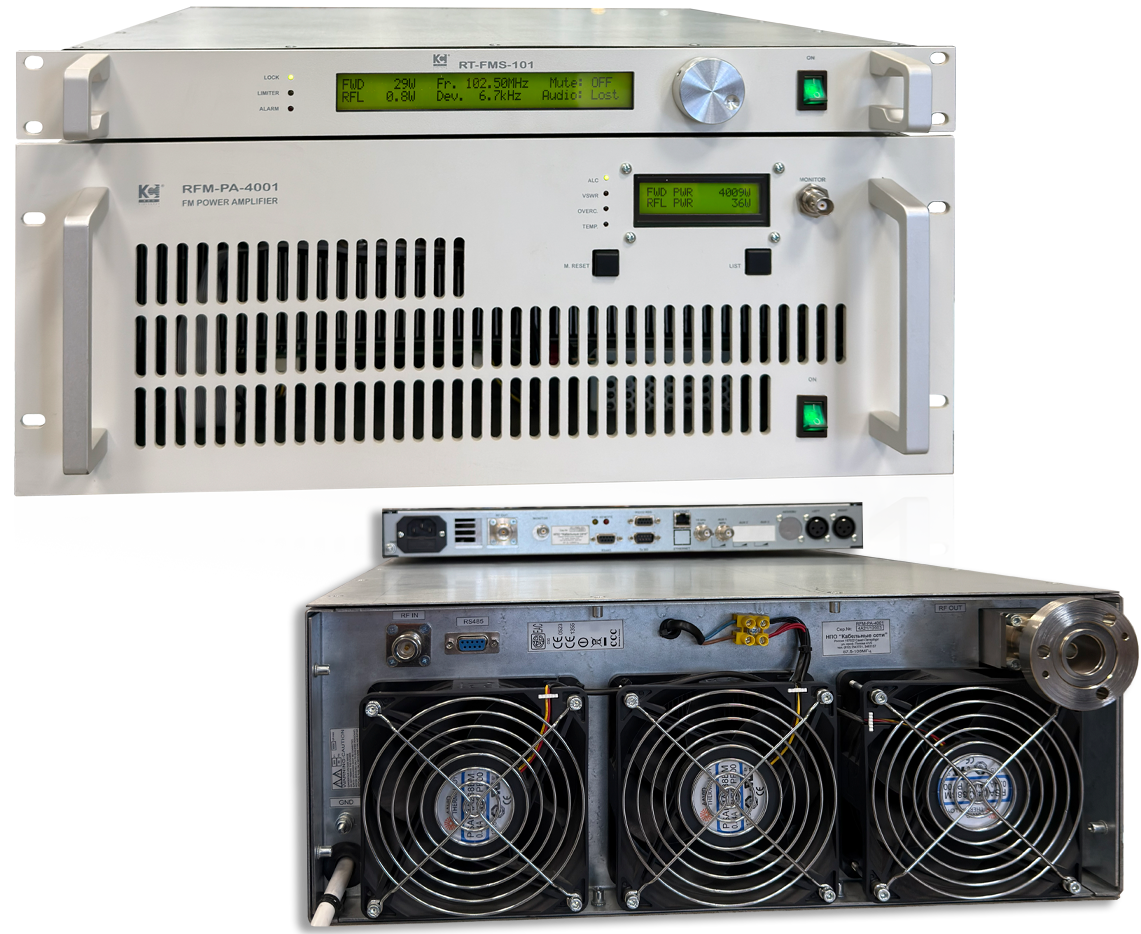

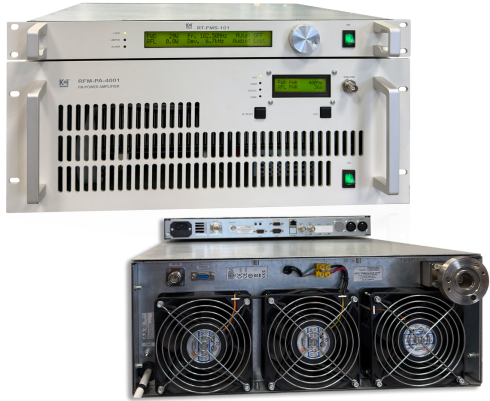

RT-FMS-4001 - 4 кВт
Передатчики имеют интеллектуальную защиту от перегрузок:
| по напряжению сети; |
| по превышению КСВ; |
| по току потребления выходных транзисторов; |
| по напряжению питания узлов; |
| по превышению выходной мощности; |
| по перегреву; |
Дополнительные опции и комплектация:
| Эквивалент антенны НС-50-3000 |
| Переключатель антенна/нагрузка АКП-100 |
| Трансформатор сопротивлений 50/75 Ом |
| Стойка 19" |
| 100% "горячий" резерв |
Передатчик RTМ-РА-4001 - радиовещательный передатчик с номинальной выходной мощностью 4000 Вт со встроенными стереокодером и фильтром гармоник. Предназначен для качественного стереофонического вещания в диапазоне частот в диапазоне частот 87.5–108 МГц по системе с пилот-тоном.
УКВ ЧМ передатчик соответствует требованиям ГОСТ Р 51741-2001, «Требованиям к стационарным радиовещательным передатчикам УКВ ЧМ диапазона», утвержденным Минсвязи РФ и требованиям стандарта LST ETS 300384. По требованиям безопасности и санитарным нормам передатчик соответствует требованиям действующих стандартов.
Ключевые особенности передатчика:
| Цифровое формирование сигнала |
| Встроенный RDS кодер (Ethernet) |
| Цифровой вход AES/EBU, S/PDIF |
| Аналоговый вход КСС (MPX) |
| Ethernet интерфейс (WEB, SNMP) |
| Работа передатчика "по расписанию" |
| SMS/Telegram уведомления |
| Автоматический выбор КСС - AES/EBU |
| Встроенный детектор тишины |
| Встроенный FM процессор (опция) |
| Цифровой IP вход EDI (опция) |
Основные характеристики передатчика:
| Термокомпенсированный опорный генератор |
| Новейшие транзисторы для телерадиовещательного применения ведущих мировых производителей |
| КПД оконечного каскада до 80% |
| Воздушное охлаждение на медном радиаторе |
| Современные вентиляторы PAPST (Германия) |
| Быстросъемный воздушный фильтр |
| Сверхбыстрая защита от перегрузки входа и отраженной мощности |
| Полностью микропроцессорное управление |
| Встроенный фильтр гармоник |
| Встроенный стереокодер с ограничителем девиации |
Технические характеристики:
| Диапазон рабочих частот, МГц | 87,5-108 |
|
Выходная мощность, кВт |
4 |
| Импеданс нагрузки, Ом | 50 с КСВ менее 1,5 |
| Стабильность частоты несущей, Гц | ± 50 |
| Неравномерность АЧХ, дБ | не более ± 0,2 |
| Коэффициент гармоник, % | не более 0,2 |
| Разделение стереоканалов, дБ | не менее 50 |
| Уровень ПАМ, % | не более 0,1 |
| Уровень СПАМ, % | не более 0,5 |
| Защищенность от ИП, дБ | не менее 65 |
| Уровень побочных излучений, дБ | не более 60 дБ |
| Импеданс входных сигналов L-R, Ом | 600, симметричный |
| Уровень гармоник, дБн | не более -70 |
|
Отношение сигнал/шум (± 75 кГц), дБ |
моно: не более -70 стерео: не более -67 |
| Предискажение, мс | 50 |
| Переходные затухания, дБ |
не более -56, 30Гц-15кГц не более -65, 1кГц |
| Пилот-тон, кГц | 19± 0,5 Гц |
Основные параметры:
|
Потребляемая мощность, кВт |
5,6 |
| Питание однофазное, В | 380 ± 15 % |
| Габаритные размеры |
450х482х44 (1U) 450х482х110 (3U) |
| Масса, кг | 36 |
| Рабочий диапазон, °С | от +5 до +40 |
| Охлаждение | воздушное |
| Гарантия, лет | 2 |
| Срок службы, лет | 15 |
| Степень защиты по IP | IP30 |
| Наработка на отказ, час | 30 000 |
