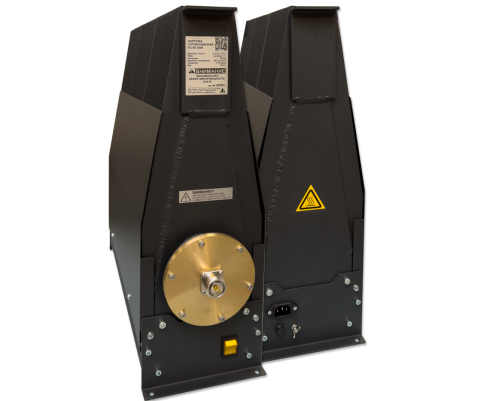

ВЧ нагрузка НС-2000, НС-3000, НС-5000
Нагрузка согласованная предназначена для поглощения ВЧ мощности и может быть использована как балласт или эквивалент антенны при настройке передающей аппаратуры с мощностью сигналов до 2 кВт (НС-2000), 3 кВт (НС-3000) и до 5 кВт (НС-5000).
Нагрузка выполнена на базе резистора Vishay с жидкостным охлаждением. Охлаждающая жидкость за счёт конвекции передаёт выделяющуюся на резисторе мощность на радиатор. Для эффективного обеспечения отвода тепла от поверхности радиатора, нагрузка установлена на вентиляторный блок принудительного охлаждения.
Гарантийный срок эксплуатации изделия – 2 года.
Основные параметры:
| Импеданс, Ом | 50 |
| Диапазон рабочих частот, МГц | 0 - 1000 |
| КСВн | 1,1 |
| Номинальная мощность, кВт | 2 / 3 / 5 |
| Тип коннектора | 1 5/8", 7/16" |
| Корпус | Al сплав |
| Диапазон рабочих температур, °С | - 40 / + 60 |
| Габариты (ДхВхШ), мм. | 580х550х200 |
| Вес, кг. | 34 / 38 |
| Хладагент (силиконовое масло), л. | 8 / 10 / 12 |
| Рабочее положение, вертикальное | ± 20 |
| Питание однофазное, В | 220 ± 15% |
| Потребляемая мощность, Вт | 40 / 40 / 60 |
Результаты измерений:
ВНИМАНИЕ!!!
при использовании нагрузки необходимо отвернуть болт заливного отверстия на 1 оборот
