FM передатчики
РЦ-100 - 10/30/100 Вт
Передатчики имеют интеллектуальную защиту от перегрузок:
| по напряжению сети; |
| по превышению КСВ; |
| по току потребления выходных транзисторов; |
| по напряжению питания узлов; |
| по превышению выходной мощности; |
| по перегреву; |
Дополнительные опции и комплектация:
| Эквивалент антенны НС-50-100 |
| Переключатель антенна/нагрузка АКП-100 |
| Трансформатор сопротивлений 50/75 Ом |
| Стойка 19" |
| 100% "горячий" резерв |

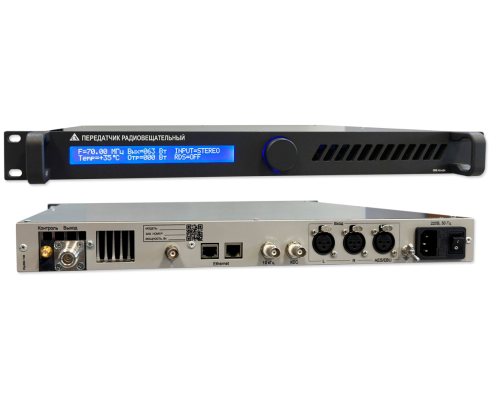

Внешний вид передатчика может незначительно отличаться от изображения на сайте.
Все передатчики в этой серии совмещают ультравысокую эффективность, высокую надежность и низкое потребление энергии в новом компактном корпусе.
Формирователи сигнала «РЦ-100» предназначены как для самостоятельного вещания с выходной мощностью до 100 Вт, так и для работы в качестве возбудителя в составе мощных радиовещательных передатчиков до 10 кВт.
Выходной каскад усилителя построен на базе новейшего транзистора MRF300AN фирмы NXP https://www.nxp.com/part/MRF300AN#/, что обеспечивает гарантированный запас по мощности для работы передатчика на любой частоте со значениями КПД до 80%.
Питание передатчика обеспечивается мощным высококачественным блоком питания Mean Well серии LRS-200 https://www.mean-well.ru/uploads/files/datasheets/LRS-200-48.pdf
Технические параметры передатчиков полностью соответствуют требованиям ГОСТ Р 51741-2001 и «Правила применения систем радиовещания. Часть II. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц (утв. приказом Министерства информационных технологий и связи РФ от 17 декабря 2007 г. № 149)», ITU-R BS.450-3.
Ключевые особенности передатчика:
| Цифровое формирование сигнала |
| Встроенный RDS кодер (Ethernet) |
| Цифровой вход AES/EBU, S/PDIF |
| Аналоговый вход КСС (MPX) |
| Ethernet интерфейс (WEB, SNMP) |
| Работа передатчика "по расписанию" |
| SMS/Telegram уведомления |
| Автоматический выбор КСС - AES/EBU |
| Встроенный детектор тишины |
| Встроенный FM процессор (опция) |
| Цифровой IP вход EDI (опция) |
Основные характеристики передатчика:
| Термокомпенсированный опорный генератор |
| Новейшие транзисторы для телерадиовещательного применения ведущих мировых производителей |
| Встроенный стереокодер с ограничителем девиации |
| Воздушное охлаждение на медном радиаторе |
| Современные вентиляторы PAPST (Германия) |
| Быстросъемный антимоскитный воздушный фильтр |
| Сверхбыстрая защита от перегрузки входа и отраженной мощности |
| Полностью микропроцессорное управление |
| Встроенный фильтр гармоник |
Технические характеристики:
| Диапазон рабочих частот, МГц | 65,9-74 или 87,5-108 |
|
Выходная мощность, Вт |
10 / 30 / 100 |
| Импеданс нагрузки, Ом | 50 (75) с КСВ менее 1,5 |
| Стабильность частоты несущей, Гц | ± 50 |
| Неравномерность АЧХ, дБ | не более ± 0,2 |
| Коэффициент гармоник, % | не более 0,2 |
| Разделение стереоканалов, дБ | не менее 50 |
| Уровень ПАМ, % | не более 0,1 |
| Уровень СПАМ, % | не более 0,5 |
| Защищенность от ИП, дБ | не менее 65 |
| Уровень побочных излучений, дБ | не более 60 дБ |
| Импеданс входных сигналов L-R, Ом | 600, симметричный |
| Уровень гармоник, дБн | не более -70 |
|
Отношение сигнал/шум (± 75 кГц), дБ |
моно: не более -70 стерео: не более -67 |
| Предискажение, мс | 50 |
| Переходные затухания, дБ |
не более -56, 30Гц-15кГц не более -65, 1кГц |
| Пилот-тон, кГц | 19± 0,5 Гц |
Основные параметры:
|
Потребляемая мощность, Вт |
50 / 60 / 170 |
| Питание однофазное, В | 220 ± 15 % |
| Габаритные размеры | 450х482х44 (1U) |
| Масса, кг | 5 |
| Рабочий диапазон, °С | от +5 до +40 |
| Охлаждение | воздушное |
| Гарантия, лет | 2 |
| Срок службы, лет | 15 |
| Степень защиты по IP | IP30 |
| Наработка на отказ, час | 30 000 |
