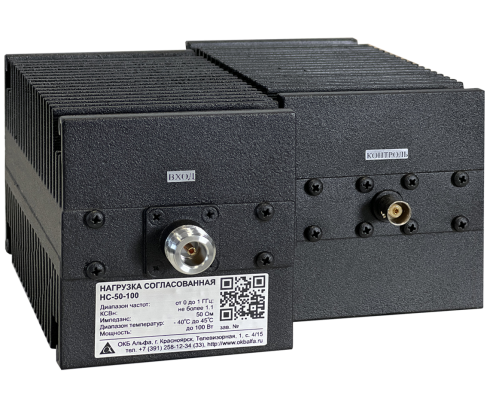

ВЧ нагрузка НС-100

ВЧ нагрузки и ответвители

ВЧ нагрузка НС-100





Техническая документация:



Декларация соответствия (pdf, 407 кБ)

Паспорт изделия (pdf, 147 кБ)





  Нагрузка согласованная предназначена для поглощения ВЧ мощности и может быть использована как балласт или эквивалент антенны при настройке передающей аппаратуры с мощностью сигналов до 100 Вт.

  Нагрузка выполнена на базе балластных резисторов фирмы АТС с естественным воздушным охлаждением.



   Гарантийный срок эксплуатации изделия – 3 года.



Основные параметры:



Импеданс, Ом 50
Диапазон рабочих частот, МГц 0 - 1000
КСВн 1,1
Номинальная мощность, Вт 100
Тип коннектора (вход / выход) N / BNC
Корпус Al сплав
Диапазон рабочих температур, °С - 40 / + 60
Габариты (ДхВхШ), мм. 200х112х110
Вес, кг. 1.35
Хладагент (силиконовое масло), л. -
Рабочее положение, вертикальное произвольное
Питание однофазное, В -
Потребляемая мощность, Вт -





Результаты измерений:
