DVB-T2 передатчик СТ-010/050/100/250
Передатчики содержат систему внутреннего и внешнего АРМ и имеют интеллектуальную защиту от перегрузок:
| по напряжению сети; |
| по превышению КСВ; |
| по току потребления выходных транзисторов; |
| по напряжению питания узлов; |
| по превышению выходной мощности; |
| по перегреву; |
Дополнительные опции:
| Эквивалент антенны НС-50-100 |
| Переключатель «антенна-эквивалент» |
| Антенна ГЛОНАСС/GPS |
| Синхронизатор ГЛОНАСС/GPS |
| Выходной фильтр с критической маской |
| Работа в качестве резерва на 21-60 ТВК |

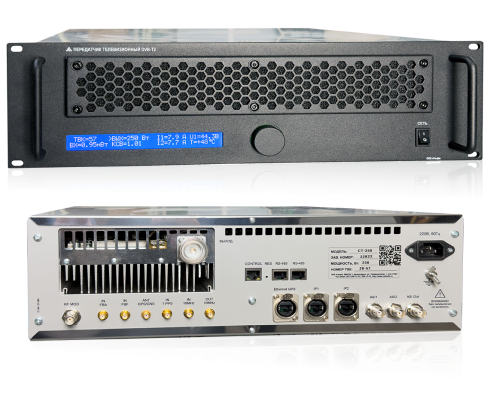

Внешний вид передатчика может незначительно отличаться от изображения на сайте.
Цифровые DVB-T2 передатчики серии СТ 2023 - это новейшее поколение телевизионных устройств, в которых используются самые современные электронные компоненты, технологические и конструктивные решения. Используемый в передатчиках OEM DVB-T/T2 модулятор разработан и производится компанией TeamCast (Франция).
В усилителях применены новейшие транзисторы BLF989E фирмы Ampleon https://www.ampleon.com/products/uhf-broadcast/470-860-mhz/BLF989E.html по схеме Doherty, что позволило достичь значений КПД порядка 50%.
Передатчики полностью соответствуют стандартам EN 302 755 (DVB-T2), EN 300 744 (DVB-T), EN 302 304 (DVB-H).
Состав передатчика:
|
Формирователь: СТ-010/050/100/250 |
1 шт. |
| Выходной фильтр | 1 шт. |
Основные параметры:
| Выходная мощность, Вт | 10/50/100/250 |
| Потребляемая мощность, Вт | 30/120/250/600 |
| Питание однофазное, В | 220 ± 15 % |
| Габаритные размеры | 450х482х132 (3U) |
| Масса, кг | 14 |
| Рабочий диапазон, °С | от +5 до +45 |
| Относительная влажность | 90% |
| Высота над уровнем моря, м | 2000 |
| Тепловыделение, Вт | 60-600 |
| Уровень шума, дБА | 54 дБА |
| Охлаждение | воздушное |
| Гарантия, лет | до 3 |
| Срок службы, лет | 15 |
| Степень защиты по IP | IP30 |
| Наработка на отказ, час | 30 000 |
Дистанционное управление и контроль:
| Ethernet (WEB интерфейс, SNMP) |
Технические характеристики:
| Диапазон рабочих частот, МГц | 174-230 и 470-860 |
| ТВ стандарт | DVB-T /H/ T2 |
| Ширина полосы, МГц | 5, 6, 7, 8 |
| Режимы модуляции | 1K, 2K, 4K, 8K, e8K, 16K, e16K, 32K, e32K |
| Типы модуляции | QPSK, 16-QAM, 64-QAM, 256-QAM |
| Защитный интервал | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 |
| Скорость кода | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Поддержка SFN | есть |
| Поддержка MFN | есть |
| MER до фильтра маски, дБ | не хуже 35 |
| BER | не более 10-9 |
| цифровая коррекция | есть |
| предкоррекция АЧХ | есть |
| предкоррекция нелинейности AM-AM и AM-PM | есть |
| предкоррекция спектра в полосе 20 МГц | есть |
| Возможность синхронизации сигналов | ГЛОНАСС, GPS |
| Режим передачи | SISO, MISO |
| Поворот звездной диаграммы | 29°, 16,8°, 8,6°, arctg(1/16) |
| Количество PLP | 2, 4, 8 |
| Входной формат | TS (режим A, опция для 1 кВт и более), T2-MI (режим B, все мощности) |
Входы/выходы передатчика:
| ASI вход | 2 x BNC 75 Ом |
| Вход синхронизации 1 PPS | 1 x BNC 75 Ом |
| Вход синхронизации 10 МГц | 1 x BNC 75 Ом |
| Вход синхронизатора | 1 x ТNC 50 Ом |
| Вход TS/IP | 2 х RJ-45 |
| Дистанционный контроль | 1 х RJ-45 |
Особенности передатчика:
| Цифровой линейный и нелинейные предкорректоры |
| Адаптивный предкорректор на передатчиках мощностью от 500 Вт |
| Новейшие LDMOS транзисторы |
| Высокоэффективные усилители мощности |
| Высокий промышленный КПД |
| Выходная мощность нормируется после фильтра |
| Синхронизация ГЛОНАСС/GPS |
