Система управления резервированием FM передатчиков

Системы автоматического резервирования 3+1

Система управления резервированием FM передатчиков

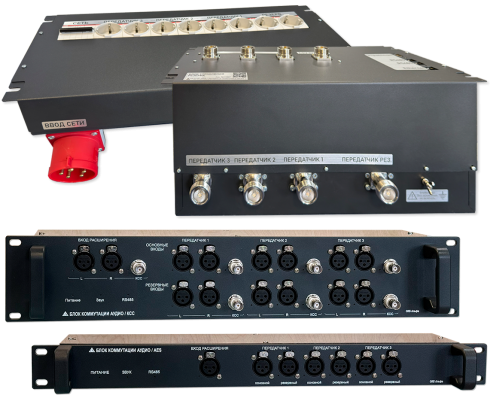

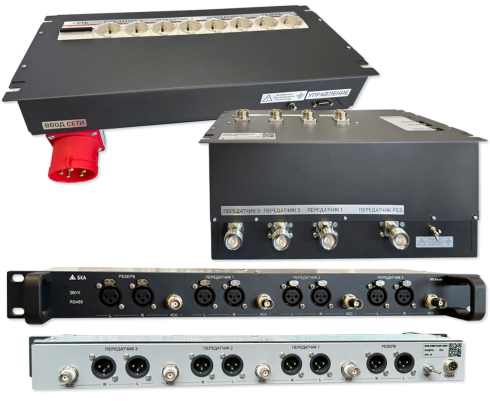

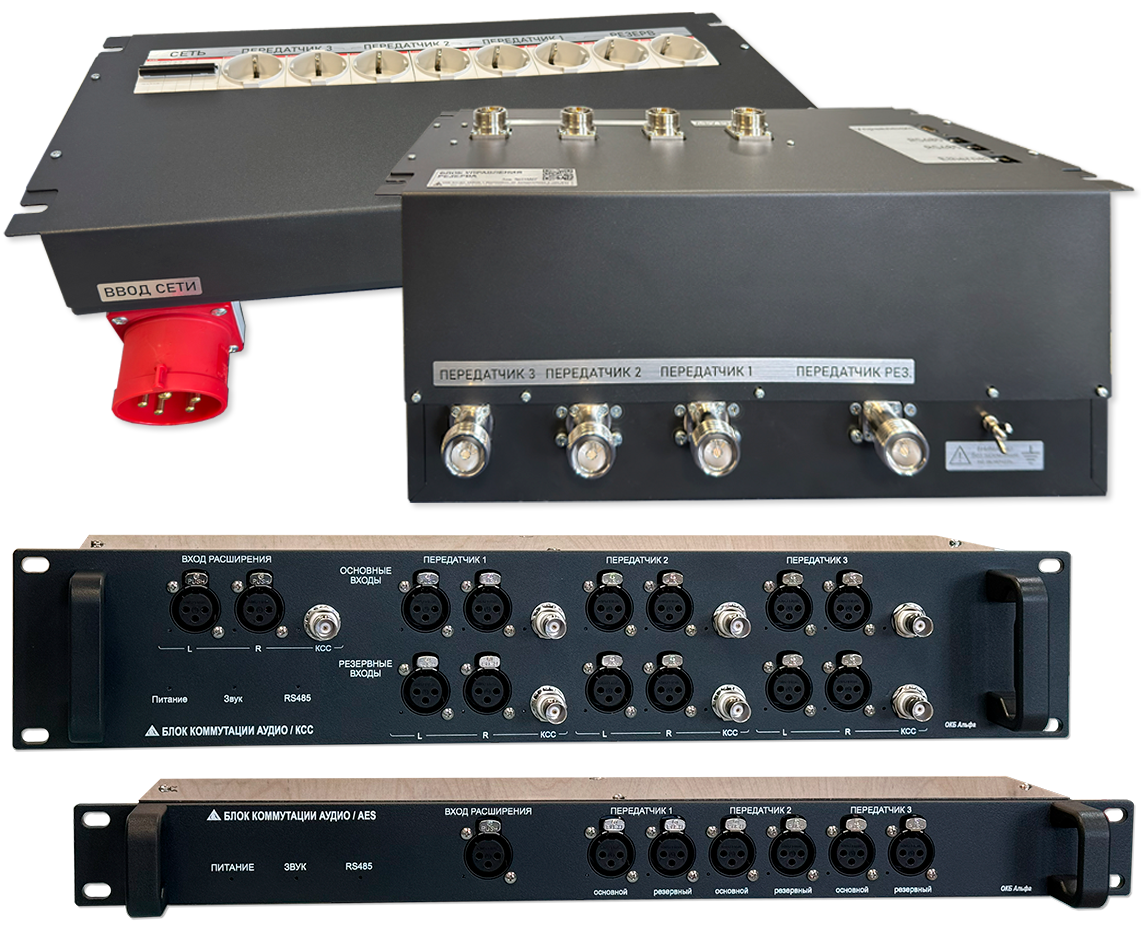

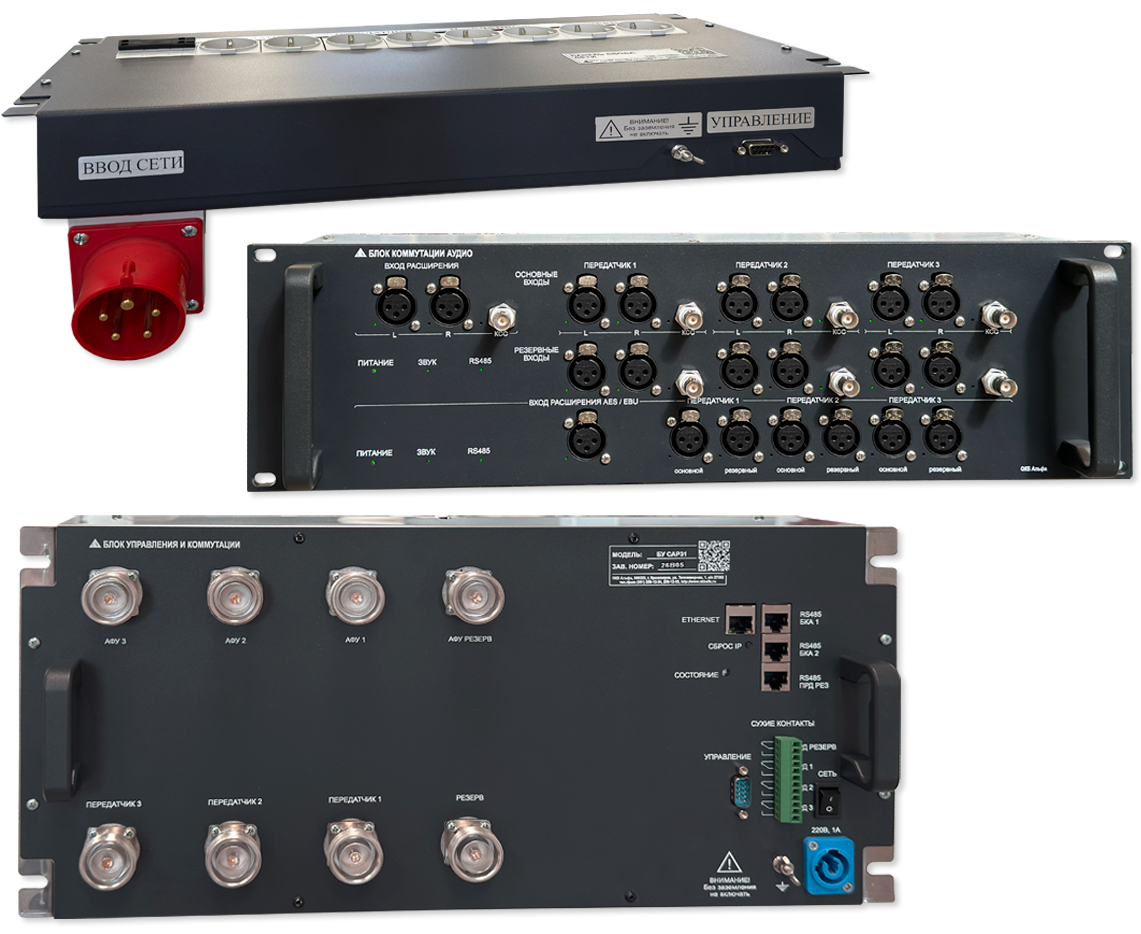

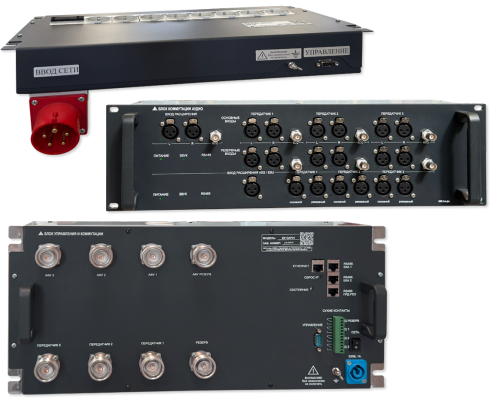

Состав комплекта:



Блок коммутации аудио

1

Блок управления

1

Панель ввода сети 1
Комплект соединительных джамперов  1
Резервный передатчик РЦ-1000 1
Стойка 19" опция
Ответвитель направленный ОН-1000  опция
ВЧ нагрузка НС-1000 опция





Дистанционное управление и контроль:



Ethernet (WEB интерфейс, SNMP)



 Автоматическая система управления по схеме (2+1 или 3+1) предназначена для обеспечение бесперебойной трансляции аналоговых эфирных радиостанций УКВ ЧМ диапазона путем автоматического перехода на существующее резервное оборудование в случае возникновения неисправностей на основном передающем оборудовании.



  Описание работы системы резервирования:



 Автоматизированная система управления представляет собой программно-аппаратный комплекс, позволяющий производить автоматическое и ручное (дистанционное) резервирование одного, двух или трех FM передатчиков (с различными рабочими частотами и мощностями, различных производителей, с различными интерфейсами управления и входными сигналами - аудио/КСС) посредством задействования одного резервного передатчика РЦ-1000 (мощность определяется ТЗ), работающего на отдельную широкополосную антенну при наступлении следующих аварийных событий:

- отклонение выходной мощности передатчика в диапазоне от 50 до 90% от номинальной с шагом не более 10%;

- блокировка/пропадание выходной мощности передатчика;

- ухудшение значения КСВ (возвратные потери) при превышении значений более 1,3 (необходима возможность установки/изменения порога срабатывания системы).



Основные параметры:



Выходные мощности резервируемых передатчиков, Вт 100 - 1000
Количество резервируемых передатчиков 2+1, 3+1

Питание однофазное, В

 220 ± 15 %

Габаритные размеры:

блок коммутации аудио:

блок управления:

 панель ввода сети:



480х44х30

480х220х200

480х410х155

Масса, кг

блок коммутации аудио:

блок управления:

 панель ввода сети:



2

9

6

Рабочий диапазон, °С от +5 до +45
Относительная влажность, % 90
Высота над уровнем моря, м 2000
Тепловыделение, Вт 1600
Уровень шума, дБА 54
Гарантия, лет до 3
Срок службы, лет 15
Степень защиты по IP IP30
Наработка на отказ, час 30 000


   Технические характеристики:



   Автоматическая коммутация основных и резервных источников звуковых сигналов, подаваемых на основной и резервный передатчики осуществляться при пропадании (по детектору тишины) / занижении уровня КСС или аналогового аудио сигнала на входе коммутатора (настройка порога снижения уровня аудио/КСС сигнала осуществляется в диапазоне от -36 дБ до -6 дБ, настройка времени срабатывания от 5 до 60 с.).



  Перевод вешания на резервный передатчик осуществляется в автоматическом режиме по команде блока управления, а также в ручном режиме по команде оператора. Система имеет возможность выбора режима переключения: автоматический или ручной. При возникновении аварийного события или получения команды от оператора в ручном режиме система резервирования в течение установленного времени (имеется возможность установки времени реакции системы) способна:

  - выключить неисправный передатчик (при невозможности отключения передатчика по сигналам управления, предусмотрена возможность аппаратного отключения по питанию)

  - включить и запустить вещание резервного передатчика, загрузив в него соответствующую конфигурацию подменяемого средства (радиочастота, выходная мощность, тип входного сигнала, данные RDS при КСС)

  - обеспечить коммутацию требуемой программы на вход резервного передатчика

  - после устранения неисправности основного передатчика, по команде оператора, включить его и произвести обратную коммутацию сигналов.



   При наличии одновременных аварий на нескольких передатчиках обеспечена возможность установки приоритетов резервирования. Возврат на основной передатчик осуществляется в автоматическом или ручном режиме по команде оператора дистанционно и локально.



   Подключение и дистанционное управление системой 2+1 или 3+1 осуществляется через веб-интерфейс блока управления и через существующую систему мониторинга на базе СДК или Dataminer по протоколу SNMP.



   В случае невозможности производить контроль требуемых параметров передатчика по сигналам управления (техническая несовместимость, отсутствие необходимого интерфейса, и др.), в автоматизированной системе управления резервными передатчиками УКВ ЧМ  предусмотрено наличие дополнительного контрольного оборудования по ВЧ тракту (направленный ответвитель, преобразователь интерфейсов, и другое оборудование и комплектующие необходимые для получения сигналов контролируемых параметров).



   В 2024 г. будет обеспечена совместимость оборудования системы резервирования с существующей системой дистанционного контроля на базе СДК-5.3+
