ВЧ нагрузки и ответвители

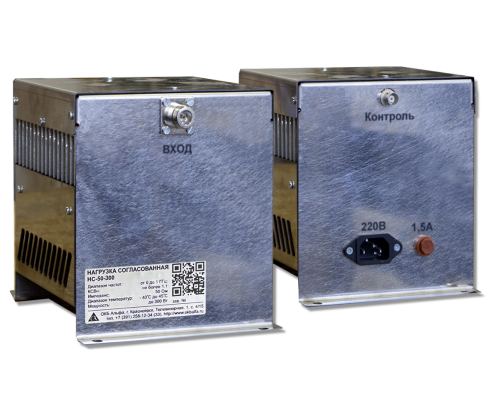

ВЧ нагрузка НС-300
Нагрузка согласованная предназначена для поглощения ВЧ мощности и может быть использована как балласт или эквивалент антенны при настройке передающей аппаратуры с мощностью сигналов до 300 Вт.
Нагрузка выполнена на базе балластных резисторов фирмы АТС с естественным воздушным охлаждением.
Для эффективного обеспечения отвода тепла от поверхности радиатора дополнительно установлен вентилятор принудительного охлаждения.
Гарантийный срок эксплуатации изделия – 3 года.
Основные параметры:
| Импеданс, Ом | 50 |
| Диапазон рабочих частот, МГц | 0 - 1000 |
| КСВн | 1,1 |
| Номинальная мощность, Вт | 300 |
| Тип коннектора (вход/выход) | N / BNC |
| Корпус | Al сплав |
| Диапазон рабочих температур, °С | - 40 / + 60 |
| Габариты (ДхВхШ), мм. | 520х280х320 |
| Вес, кг. | 1.6 |
| Хладагент (силиконовое масло), л. | - |
| Рабочее положение, вертикальное | произвольное |
| Питание однофазное, В | 220 ± 15% |
| Потребляемая мощность, Вт | не более 10 |
Результаты измерений:
