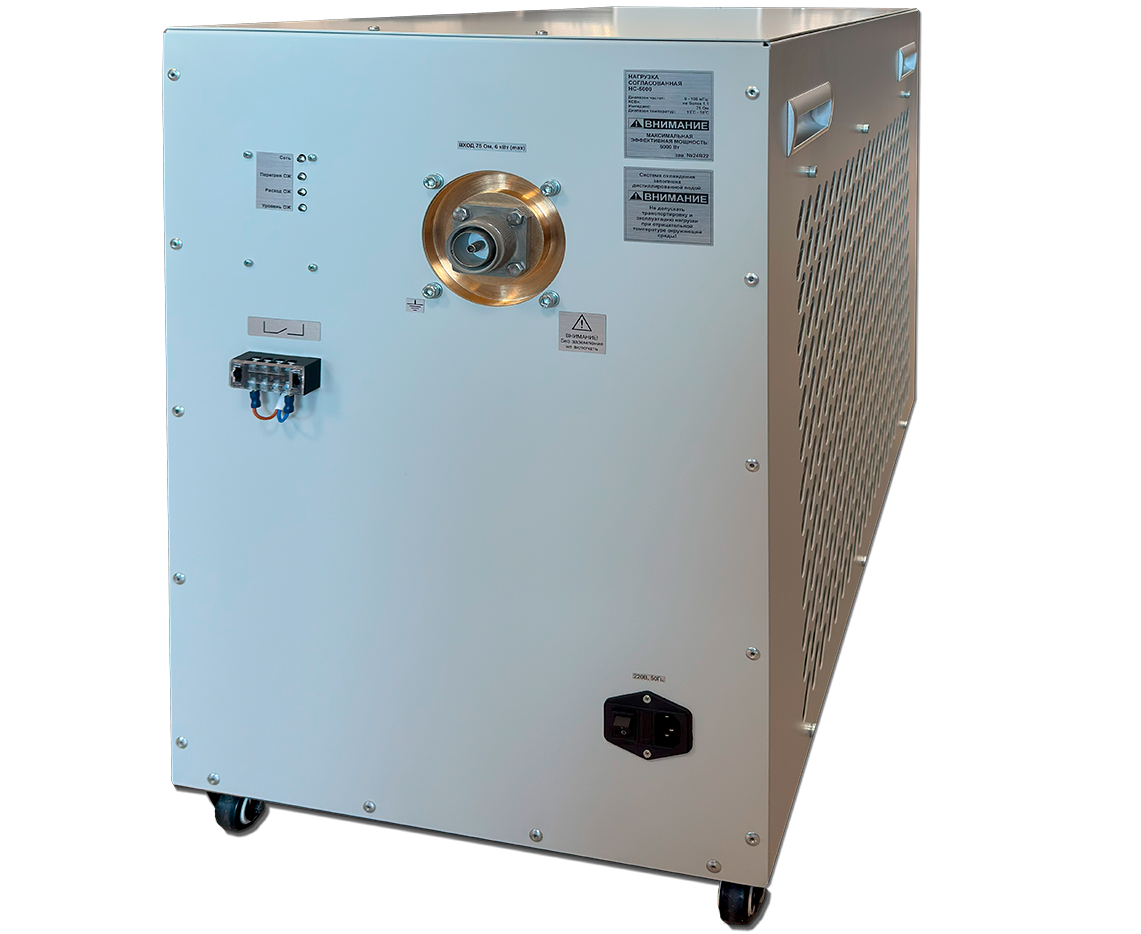

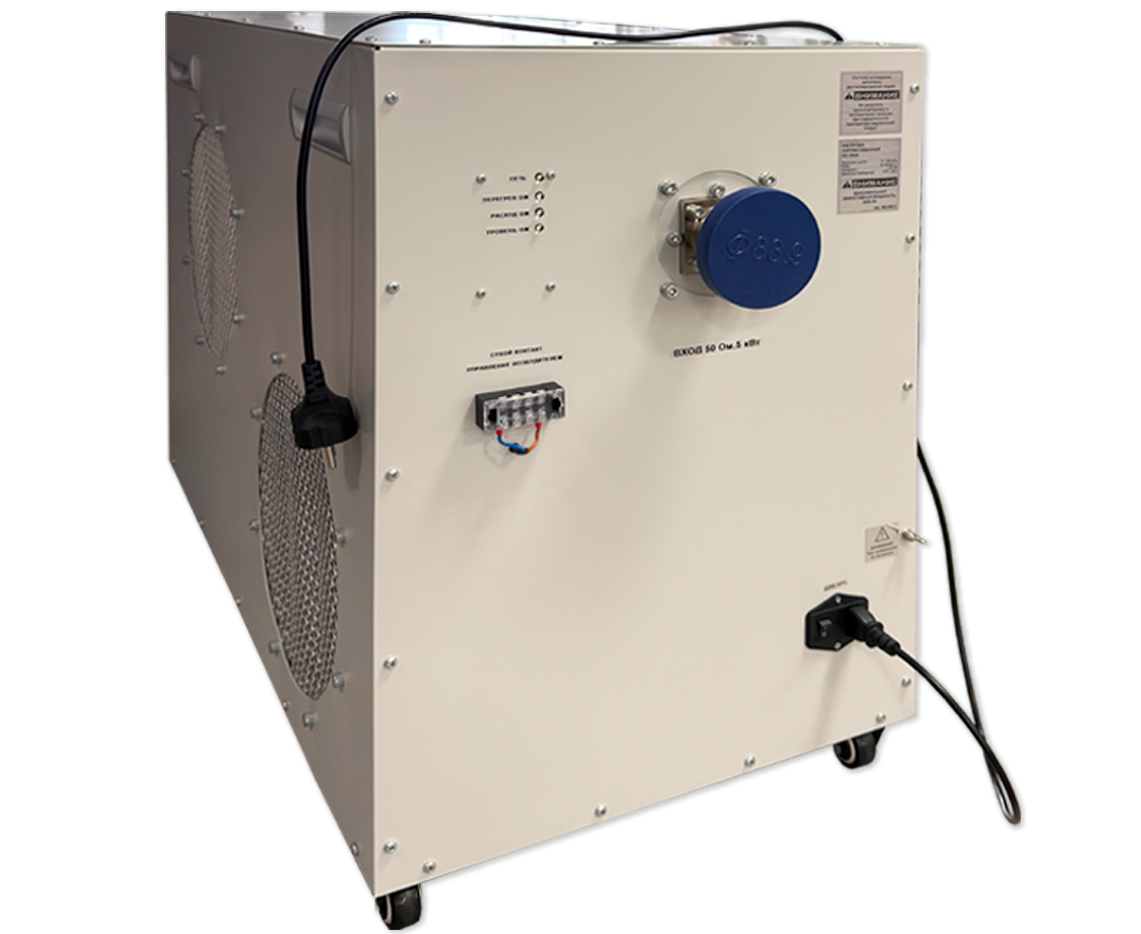

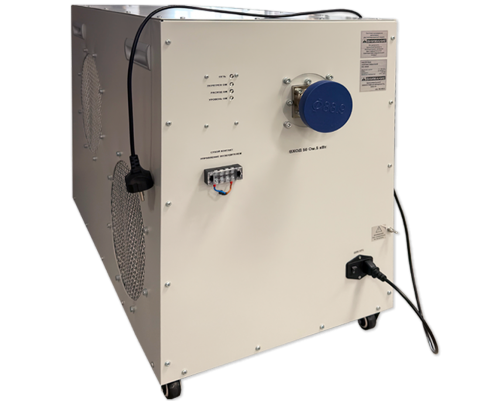

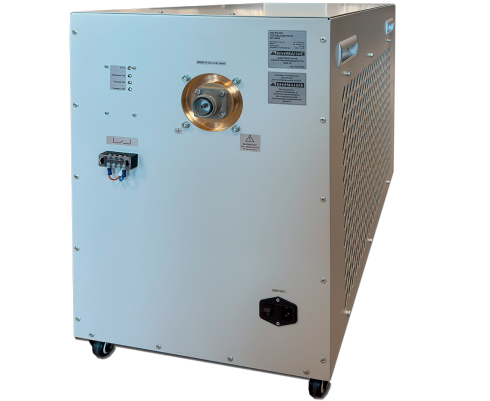

ВЧ нагрузка НС-10000В
Нагрузка согласованная предназначена для поглощения ВЧ мощности и может быть использована как балласт или эквивалент антенны при настройке передающей аппаратуры с мощностью сигналов до 8 кВт.
Нагрузка НС-10000 выполнена на базе резистора Р1-106-5 с воздушно-водяным охлаждением замкнутого типа. Охлаждающая жидкость (дистиллированная вода) за счёт принудительной циркуляции передаёт выделяющуюся на резисторе мощность на радиатор охлаждения. Эффективность отвода тепла обеспечивают два вентилятора принудительного охлаждения.
Для уменьшения вероятности выхода из строя нагрузки применена пассивная система защиты, которая отключает передающее устройство при:
- перегреве охлаждающей жидкости (горит светодиод «Перегрев ОЖ»);
- отсутствии циркуляции охлаждающей жидкости (горит светодиод «Расход ОЖ»).
Основные параметры:
| Импеданс, Ом | 50 (75) |
| Диапазон рабочих частот, МГц | 0 - 800 |
| КСВн | 1,2 |
| Номинальная мощность, Вт | 8 000 |
| Тип коннектора | 1 5/8" |
| Корпус | сталь |
| Диапазон рабочих температур, °С | +5 / +40 |
| Габариты (ДхВхШ), мм. | 820х660х430 |
| Вес, кг. | 60 |
| Хладагент (дистиллированная вода), л. | 5 |
| Рабочее положение | вертикальное |
| Питание однофазное, В | 220 ± 15% |
| Потребляемая мощность, Вт | не более 400 |
Результаты измерений:
ВНИМАНИЕ!!!
Перед использованием нагрузки убедиться, что уровень охлаждающей жидкости находится между минимальным «Минимум» и максимальным «Максимум» рисками, которые находятся на задней стенке.
Мощность на нагрузку подавать только после прокачки охлаждающей жидкости более 30 сек.
