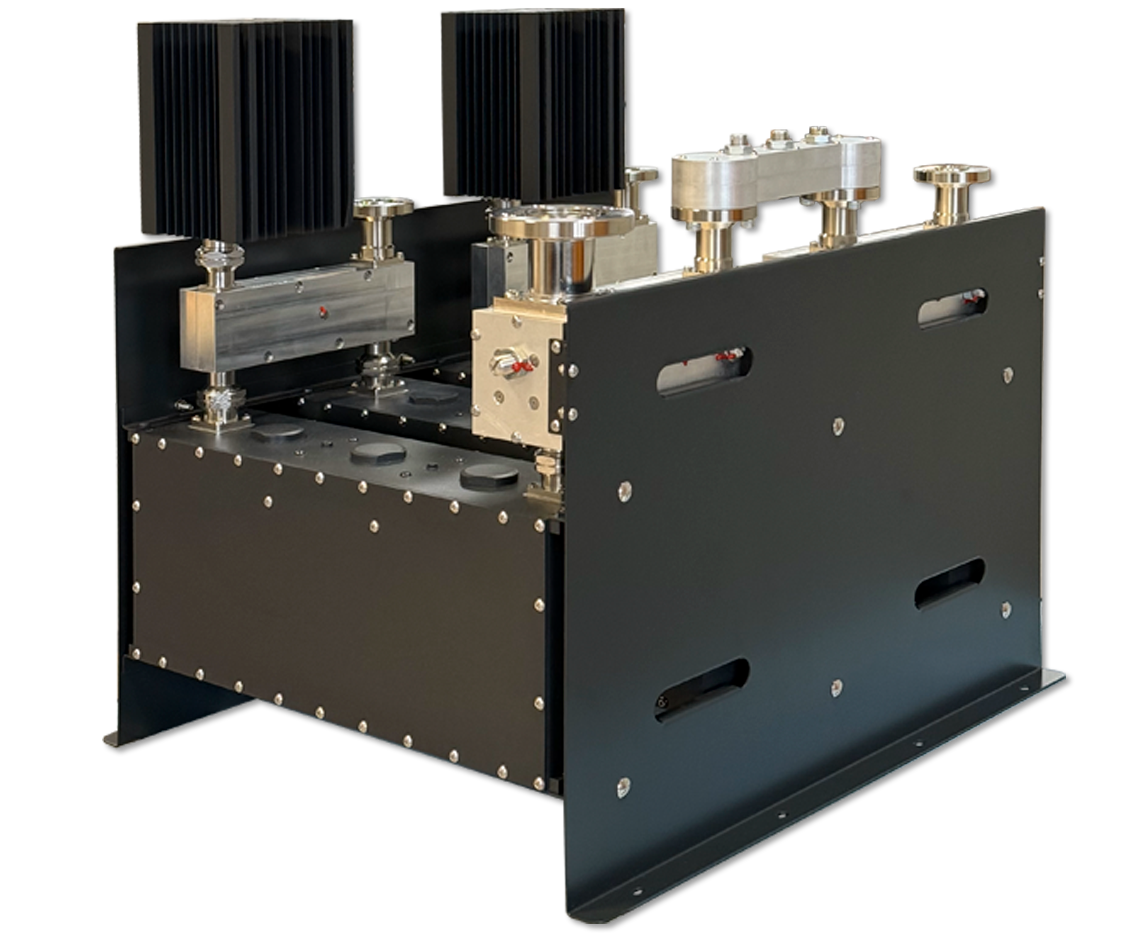

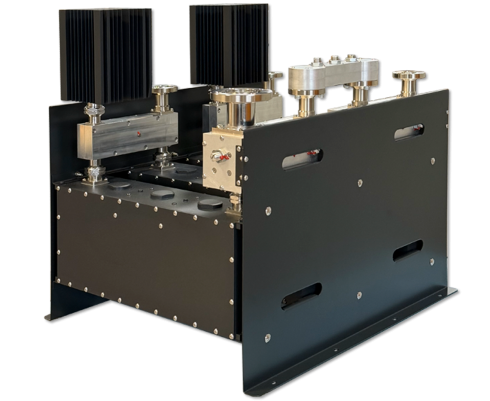

Устройство сложения DVB-T2 УСА23 (тип А, min. 2 ТВК)
Внешний вид может незначительно отличаться от изображения на сайте.
ОСНОВНЫЕ ПАРАМЕТРЫ:
| Кол-во складываемых частот | 3 |
|
вход 1, ТВК вход 2, ТВК вход 3, ТВК |
по заказу по заказу широкополосный |
| Частотный диапазон, ТВК | 21 - 60 |
| Входной разъем | EIA 7/8" |
| Входной разъем | EIA 1 5/8" |
| Максимальная мощность на каждый вход, кВт | 1 |
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ |
| Затухание в полосе пропускания, не более | 0,5 дБ |
|
КСВн в полосе рабочих частот, не более |
1,2 |
|
Входное и выходное сопротивление, Ом |
50 |
| Переходное затухание между входами, не менее | 30 дБ |
| Габарит. размеры: (ШхВхГ) | 570 х 620 х 475 |
| Диапазон рабочих температур, оС | -10 / +50 |
| Масса, кг. | 37 |
* подача сигналов на широкополосный вход допускается в диапазоне не менее 2 ТВК к входам 1 и 2
Устройство сложения сигналов цифровых телевизионных передатчиков стандарта DVB-T2 (470 - 790 МГц) предназначено для сложения сигналов и мощностей трех передатчиков дециметрового диапазона для работы на общую антенну.
Устройство сложения выполнено на основе квадратурных мостов.
Разрабатываем и изготавливаем любые устройства сложения и фильтры по ТЗ и требованиям заказчика.
