Устройство сложения УСБ22 (тип 3, min. 2.0 MHz)

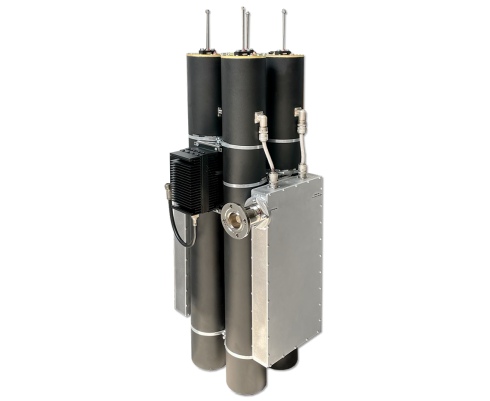

  Внешний вид может незначительно отличаться от изображения на сайте.



  Устройства сложения сигналов предназначены для объединения сигналов нескольких УКВ FM передатчиков на одну антенну и представляют собой новое поколение этого класса устройств которые сочетают малые габариты и массу, а также низкий уровень потерь в полосах пропускания каналов



ОСНОВНЫЕ ПАРАМЕТРЫ:



Кол-во складываемых часто 2
Разъемы (вход/выход) по заказу
Габарит. размеры: (ШхДхВ) 400х400х1200
Диапазон рабочих температур, оС -10 / +50
Масса, кг. 45
Частотный диапазон, МГц 87,5-108
Потери, не более, дБ 0,5
Минимальный разнос частот, МГц 2,0
Развязка между входами, не более 35
КСВН, не более   1,15

Максимальная выходная мощность,кВт

3









   Устройство состоит из двух 3х-децибельных направленных ответвителей соединенных между собой через два 2х-резонаторных полосовых фильтра, настроенных на частоту канала 1. Балластная нагрузка предназначена для поглощения мощности рассогласования появляющейся из-за неидеальности элементов системы. Фильтры построены на связанных коаксиальных четвертьволновых резонаторах на базе 100мм алюминиевой трубы. Центральный проводник, где плотность тока в несколько раз выше, чем в стенках алюминиевой трубы, делается из медной посеребренной трубы. Для настройки резонатора на заданную частоту центральный проводник выполнен подвижным (настраиваемым). Для обеспечения надёжного контакта центрального проводника с корпусом используется позолоченная пружинная гребёнка.

   Связь между резонаторами и между резонаторами и входом и выходом обеспечивается регулируемыми узлами связи, позволяющими добиваться минимальной полосы пропускания в канале и хорошего согласования по входам.



  Разрабатываем и изготавливаем любые устройства сложения и фильтры по ТЗ и требованиям заказчика.
