Устройства сложения сигналов

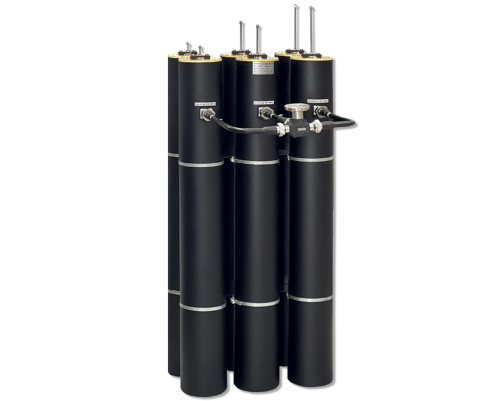

Устройство сложения УСБ23 (тип 4, min. 3.5 MHz)
Внешний вид может незначительно отличаться от изображения на сайте.
Устройства сложения сигналов предназначены для объединения сигналов нескольких УКВ FM передатчиков на одну антенну и представляют собой новое поколение этого класса устройств которые сочетают малые габариты и массу, а также низкий уровень потерь в полосах пропускания каналов
ОСНОВНЫЕ ПАРАМЕТРЫ:
| Кол-во складываемых частот | 3 |
| Разъемы (вход/выход) | по заказу |
| Габарит. размеры: (ШхДхВ) | 450х300х1190 |
| Диапазон рабочих температур, оС | -10 / +50 |
| Масса, кг. | 45 |
| Частотный диапазон, МГц | 87,5-108 |
| Потери, не более, дБ | 0,5 |
| Минимальный разнос частот, МГц | 3,5 |
| Развязка между входами, не более | 35 |
| КСВН, не более | 1,15 |
|
Максимальная выходная мощность,кВт |
3 |
Устройство состоит из трех 2х-резонаторных фильтров, настроенных на заданные частоты в диапазоне 87,5 – 108 МГц и коаксиального тройника, на котором, собственно, и складываются мощности передатчиков. Фильтры построены на связанных коаксиальных четвертьволновых резонаторах на базе 100 мм алюминиевой трубы. Центральный проводник, где плотность тока в несколько раз выше, чем в стенках алюминиевой трубы, делается из медной посеребренной трубы. Для настройки резонатора на заданную частоту центральный проводник выполнен подвижным (настраиваемым).
Для обеспечения надёжного контакта центрального проводника с корпусом используется позолоченная пружинная гребёнка. Связь между резонаторами и между резонаторами и входом и выходом обеспечивается регулируемыми узлами связи, позволяющими добиваться минимальной полосы пропускания в канале и хорошего согласования по входам.
Разрабатываем и изготавливаем любые устройства сложения и фильтры по ТЗ и требованиям заказчика.
