Полосовой фильтр DVB-T2 ФПТВ 1 кВт

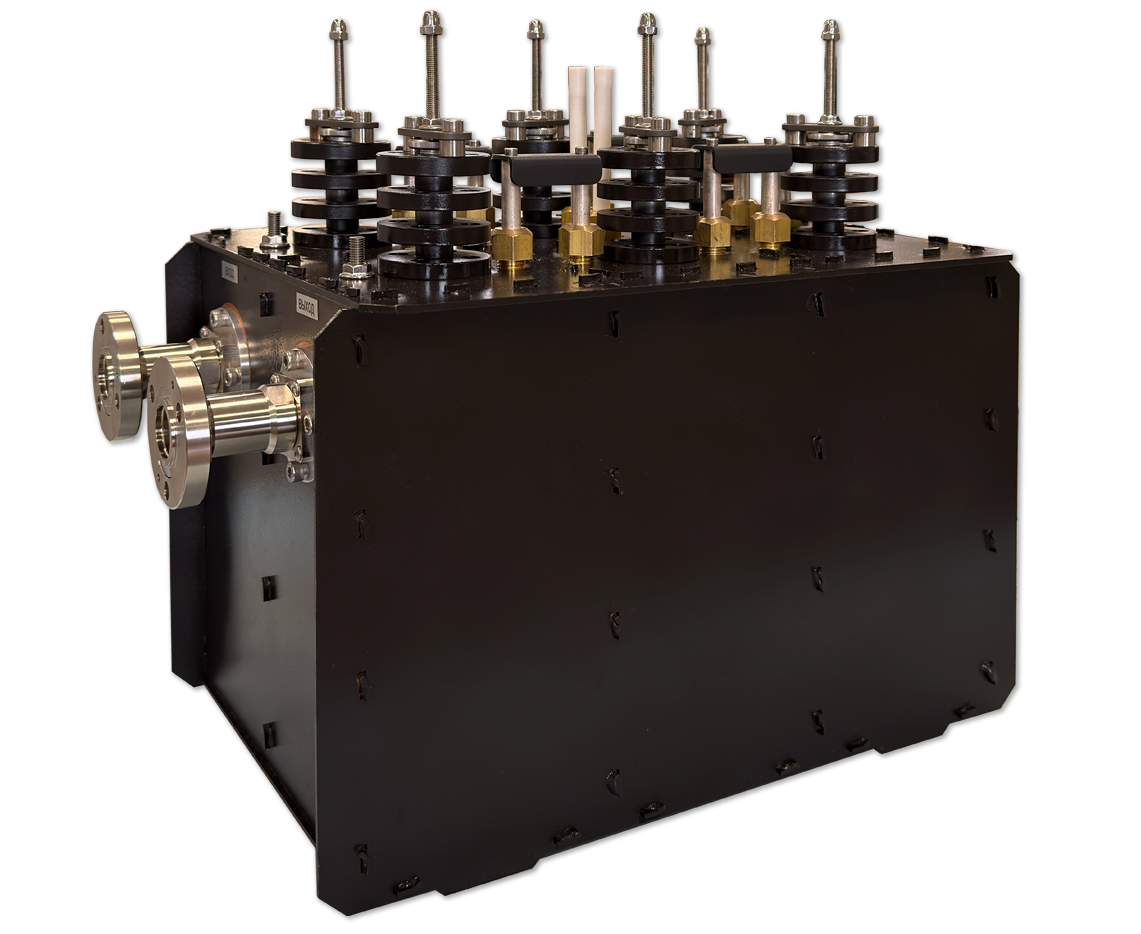

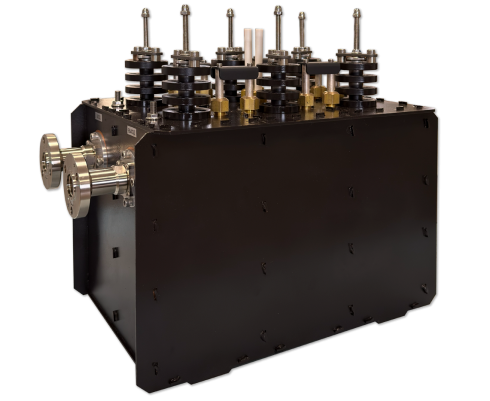

Внешний вид может незначительно отличаться от изображения на сайте.
Техническая документация:
Декларация соответствия (pdf, 407 кБ)
АЧХ 37 ТВК (pdf, 163 кБ)
Полосовые фильтры серии ФПТВ применяются в ТВ вещании формата DVB-T/DVB-T2 и представляют собой новое поколение этого класса устройств, которые сочетают малые габариты и массу, а также низкий уровень потерь в полосе пропускания.
ОСНОВНЫЕ ПАРАМЕТРЫ:
| Диапазон частот, ТВК | 21 - 60* |
| Полоса пропускания, МГц | 8 |
| КСВ | < 1.15 |
| Температурная стабильность | < 2 кГц/K |
| Входная мощность (не более), кВт | 1 |
| Макс. рабочая температура (корпус), °C | 65 |
| Входной и выходной разъёмы | 7/16, 7/8 |
| Тип маски | не критическая |
| Входное и выходное сопротивление, Ом | 50 |
| Масса, кг. | 10 |
| Габариты, мм. (Ш х Г х В) | 370 х 240 х 340 |
* - перестраивается в пределах всего ДМВ диапазона

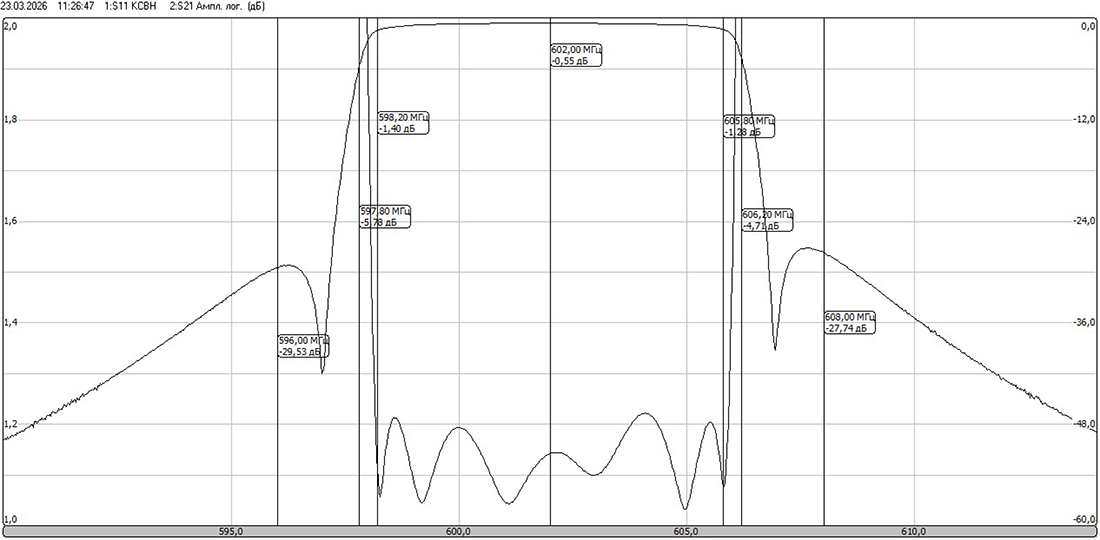

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ НА 37 ТВК:
