FM передатчики
РЦ-5000 - 4/5 кВт
Интеллектуальная защита от перегрузок:
| по напряжению сети; |
| по превышению КСВ; |
| по току потребления выходных транзисторов; |
| по напряжению питания узлов; |
| по превышению выходной мощности; |
| по перегреву; |
Дополнительные опции и комплектация:
| Эквивалент антенны НС-50-5000 |
| Переключатель антенна/нагрузка АКП-5000 |
| Трансформатор сопротивлений 50/75 Ом |
| Резервный формирователь РЦ-100 |
| АВР-100 (автомат включения резерва) |

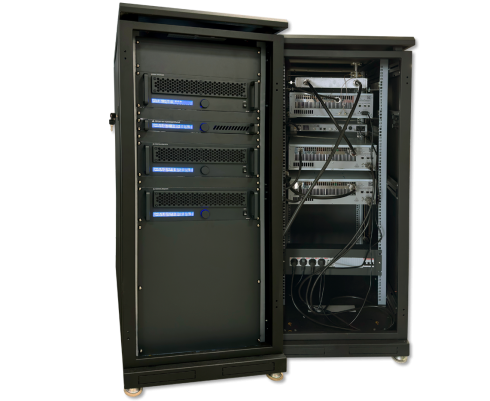

Внешний вид передатчика может незначительно
отличаться от изображения на сайте.
Все передатчики в этой серии совмещают ультравысокую эффективность, высокую надежность и низкое потребление энергии в новых компактных корпусах.
Выходной каскад в усилителях УРЦ-2500 построен на базе новейших транзисторов BLF188XR фирмы Ampleon https://www.ampleon.com/documents/data-sheet/BLF188XR_BLF188XRS.pdf, что обеспечивает гарантированный запас по мощности для работы передатчика на любой частоте со значениями КПД до 75%.
Питание усилителей обеспечивается мощными высококачественными блоками питания Mean Well серии RSP-2000 https://www.mean-well.ru/uploads/files/datasheets/RSP-2000-24.pdf
Технические параметры передатчиков полностью соответствуют требованиям ГОСТ Р 51741-2001 и «Правила применения систем радиовещания. Часть II. Правила применения эфирных радиовещательных передатчиков, работающих в диапазонах частот 65,9 - 74,0 МГц; 87,5 - 108,0 МГц (утв. приказом Министерства информационных технологий и связи РФ от 17 декабря 2007 г. № 149)», ITU-R BS.450-3.
Состав передатчика:
| Формирователь РЦ-100 | 1 шт. |
| Усилитель мощности УРЦ-2500 | 2 шт. |
| Блок управления БУ-5000 | 1 шт. |
| Выходной фильтр | 1 шт. |
| Ответвитель направленный ОН-5000 | 1 шт. |
| Стойка 19", 32U | 1 шт. |
| Панель ввода сети 380 В | 1 шт. |
Ключевые особенности передатчика:
| Цифровое формирование сигнала |
| Встроенный RDS кодер (Ethernet) |
| Цифровой вход AES/EBU, S/PDIF |
| Аналоговый вход КСС (MPX) |
| Ethernet интерфейс (WEB, SNMP) |
| Работа передатчика "по расписанию" |
| SMS/Telegram уведомления |
| Автоматический выбор КСС - AES/EBU |
| Встроенный детектор тишины |
| Встроенный FM процессор (опция) |
| Цифровой IP вход EDI (опция) |
Технические характеристики:
| Диапазон рабочих частот, МГц | 65,9-74 или 87,5-108 |
|
Выходная мощность, Вт |
4000 / 5000 |
| Импеданс нагрузки, Ом | 50 (75) с КСВ менее 1,5 |
| Стабильность частоты несущей, Гц | ± 50 |
| Неравномерность АЧХ, дБ | не более ± 0,2 |
| Коэффициент гармоник, % | не более 0,2 |
| Разделение стереоканалов, дБ | не менее 50 |
| Уровень ПАМ, % | не более 0,1 |
| Уровень СПАМ, % | не более 0,5 |
| Защищенность от ИП, дБ | не менее 65 |
| Уровень побочных излучений, дБ | не более 60 дБ |
| Импеданс входных сигналов L-R, Ом | 600, симметричный |
| Уровень гармоник, дБн | не более -70 |
|
Отношение сигнал/шум (± 75 кГц), дБ |
моно: не более -70 стерео: не более -67 |
| Предискажение, мс | 50 |
| Переходные затухания, дБ |
не более -56, 30Гц-15кГц не более -65, 1кГц |
| Пилот-тон, кГц | 19± 0,5 Гц |
Основные параметры:
|
Потребляемая мощность, Вт |
5200 / 6400 |
| Питание однофазное, В | 380 ± 15 % |
| Габаритные размеры | Стойка 19", 32U |
| Масса, кг | 124 / 135 |
| Рабочий диапазон, °С | от +5 до +40 |
| Охлаждение | воздушное |
| Гарантия, лет | 2 |
| Срок службы, лет | 15 |
| Степень защиты по IP | IP30 |
| Наработка на отказ, час | 30 000 |
