DVB-T2 передатчики и ретрансляторы

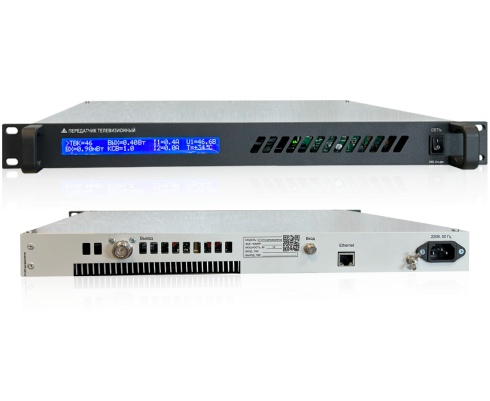

Передатчик СТ-010 (ретранслятор)
Передатчик СТ-010 (ретранслятор) предназначен для приема эфирного телевизионного сигнала в цифровом DVB-T2 стандарте на одном из телевизионных каналов (1 или 2 мультиплекс) с переносом на другой телевизионный канал с последующим усилением до уровня 1...10 Вт. и применяется, когда на пути передачи телевизионного радиосигнала от передающей антенны (телевышки, антенной мачты) до приёмной антенны потребителя есть какая-либо преграда (холм, гора и т.д), которая формирует зону неуверенного приёма либо зону не приёма.
Передатчик полностью соответствуют стандарту EN 302 755 (DVB-T2) и может быть использован для работы на любом из 21-60 ТВК.
Состав на 1 мультиплекс:
| Передатчик СТ-010 (ретранслятор) | 1 шт. |
|
Выходной полосовой фильтр DVB-T2 (8 МГц) |
1 шт. |
| Комплект сетевых и соединительных проводов | 1 компл. |
Состав на 1 + 2 мультиплекс:
| Передатчик СТ-010 (ретранслятор) | 2 шт. |
|
Устройство сложения сигналов УСА12 |
1 шт. |
| Комплект сетевых и соединительных проводов | 1 компл. |
Возможна поставка комплекта из 2 ретрансляторов
(на 1 + 2 мультиплекс) и устройства сложения сигналов.
Основные параметры:
| Выходная мощность, Вт | 1 - 10 |
| Потребляемая мощность, Вт | не более 150 |
| Питание однофазное, В | 220 ± 15 % |
| Габаритные размеры | 485х460х44 (1U) |
| Масса, кг | 7 |
| Рабочий диапазон, °С | от +5 до +45 |
| Относительная влажность | 90% |
| Высота над уровнем моря, м | 2000 |
| Тепловыделение, Вт | 150 |
| Уровень шума, дБмк | 60 |
| Охлаждение | воздушное |
| Гарантия, лет | до 3 |
| Срок службы, лет | 15 |
| Степень защиты по IP | IP30 |
| Наработка на отказ, час | 30 000 |
Передатчик содержит систему внутреннего и
внешнего АРМ и имеют интеллектуальную
защиту от перегрузок:
| по напряжению сети; |
| по превышению КСВ; |
| по току потребления выходных транзисторов; |
| по напряжению питания узлов; |
| по превышению выходной мощности; |
| по перегреву; |
