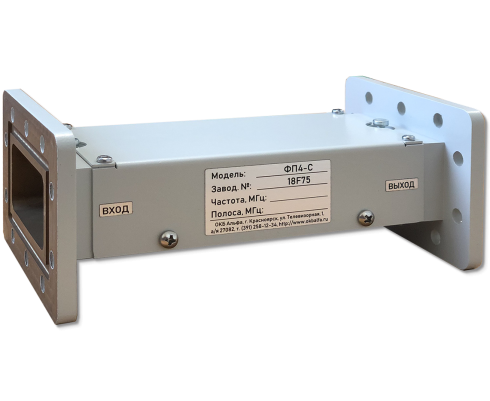

Полосовой фильтр С-band ФП4-С (тип 2)

   Для повышения помехоустойчивости приемо-передающих станций DVB-T2 вещания, предлагаем полосовой фильтр C-band ФП4-С, предназначенный для подавления помех на входах блока малошумящего преобразователя частоты наземных станций приема спутникового телевидения, работающих через космические аппараты систем <Экспресс>, <Ямал> и др.



   В отличии от волноводного фильтра (тип 1) в данной модели фильтра отсутствуют паразитные резонансные частоты в полосе до 8 ГГц при ширине полосы пропускания до 350 МГц.



Декларация соответствия Д-ПУАФ-3408 от 15.08.2018 г. (действительна до 31.12.2040 г.)



Разрабатываем и изготавливаем любые фильтры по ТЗ и требованиям заказчика.

Основные параметры:



Центральная частота, ГГц  3,4 - 4,2

Полоса пропускания, МГц

тип 2. 1

тип 2.2

тип 2.3

тип 2.4



40 - 99

100 - 179

180 - 219

220 - 350

Потери в полосе пропускания не более, дБ  0,6
КСВН в полосе пропускания не более 1,25
Затухание при расстройке 100 МГц от края полосы пропускания не менее, дБ  20
Вход-выход фланец CPR229G (F)
Масса, не более, г. 600

Габаритные размеры, мм

тип 2. 1

тип 2.2

тип 2.3

тип 2.4



153 х 100 х 70

166 х 100 х 70

153 х 100 х 70

173 х 100 х 70

Диапазон рабочих температур, оС от -60 до +50
Температурная стабильность, кГц/К  50
Тип корпуса герметичный
Количество резонаторов

тип 2. 1

тип 2.2

тип 2.3

тип 2.4



4

5

5

6
