Ответвитель измерительный ОИ-50-1000

ВЧ нагрузки и ответвители

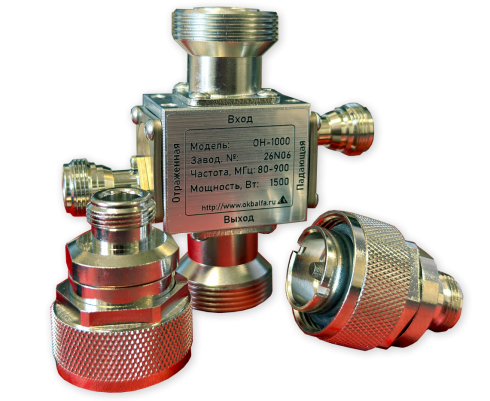

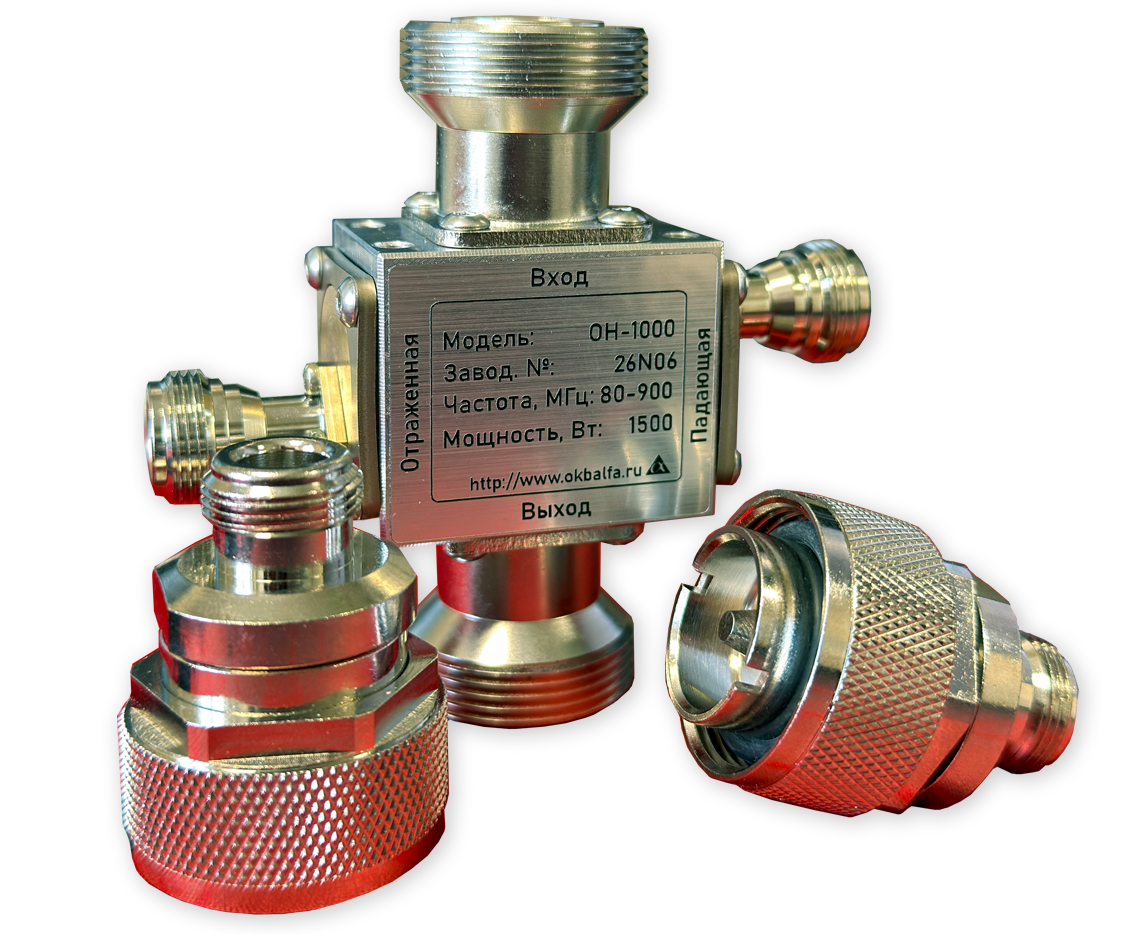

Ответвитель измерительный ОИ-50-1000


Основные параметры:



Номинальная мощность, кВт 1
Импеданс, Ом 50
Диапазон рабочих частот, МГц 66 - 880
Тип проходных разъемов 7/16" (СР-50, N)
Тип измерительных разъемов SMA (BNC, N)
Переходное ослабление, дБ 30 - 60
КСВн, не более 1,1
Коэффициент направленности, не хуже, дБ 35
Диапазон рабочих темп., °С -40°С - +60°С
Габариты (ДхВхШ), мм. 140 х 50 х 50
Вес, г. 360







  Ответвитель предназначен для проведения измерений на мощностях до 1000 Вт в диапазоне частот 40 – 860 МГц.

  Ответвитель содержит два противоположно направленных полосковых элемента связанных с основной мощной линией, что позволяет одновременно измерять падающую и отражённую мощность без дополнительных переключений. Измерительные полосковые элементы с одной стороны нагружены на согласованную нагрузку, а с другой подключены к выходному разъёму.

  Ответвитель встраивается в коаксиальный тракт мощного сигнала (с учётом маркировки «Вход» «Выход») и позволяет производить измерения на низком уровне мощности. При измерениях должна учитываться частотная зависимость коэффициента передачи на измерительный выход, которая отображена на калибровочной кривой.

  Выходы N типа (SMA) являются двумя отдельными ответвителями со своими внутренними балластами.

  Ответвители поставляются с паспортом и протоколом о калибровке с указанием ослабления и соответствующей частоты.



Калибровочная кривая снята при нагрузке основной линии на высококачественную согласованную нагрузку (КСВ~1).



                                                   40-120 МГц



                                                   150-250 МГц



                                                 450-860 МГц
