Ответвитель измерительный ОИ-50-5000

  Ответвитель предназначен для проведения измерений на мощностях до 5 кВт в диапазоне частот 40 – 860 МГц.

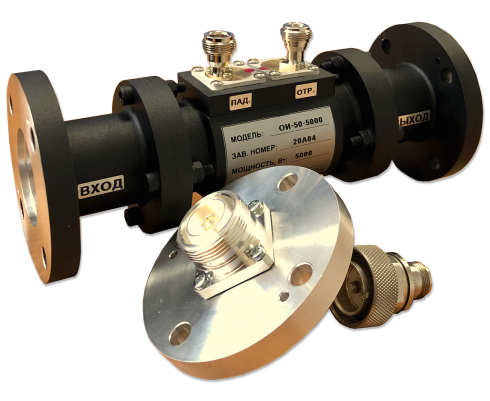

  Ответвитель состоит из основной коаксиальной линии с присоединительными фланцами 1-5/8” и двумя полосковыми линиями, связанными с основным каналом (падающая и отраженная). Каждая измерительная линия с одной стороны нагружена на согласованную нагрузку 50 Ом (находится внутри ответвителя), а с другой стороны имеет выход на разъём N типа (либо SMA).

  Ответвитель встраивается в коаксиальный тракт мощного сигнала (с учётом маркировки «Вход» «Выход») и позволяет производить измерения на низком уровне мощности. При измерениях должна учитываться частотная зависимость коэффициента передачи на измерительный выход, которая отображена на калибровочной кривой.



  Иннеры (коаксиальные вставки), переходы 1-5/8" на 7/16" и 7/16" на N тип в комплект ответвителя не входят, могут поставляются отдельно.



  Калибровочная кривая снята при нагрузке основной линии на высококачественную согласованную нагрузку (КСВ <1.1).
  При работе с плохо согласованной нагрузкой – КСВ до 2х появляется дополнительная погрешность, которая может достигать 10%.
