Устройство сложения УСБ22 (тип 8, min. 0.4 MHz)

Устройства сложения сигналов

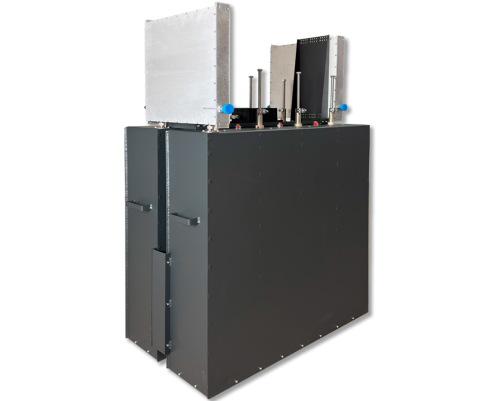

Устройство сложения УСБ22 (тип 8, min. 0.4 MHz)

 Устройства сложения сигналов предназначены для объединения сигналов нескольких УКВ FM передатчиков на одну антенну с выходной мощностью до 20 кВт. УСС  представляют собой новое поколение этого класса устройств и сочетают малые габариты и массу, а также низкий уровень потерь в полосах пропускания каналов.



Основные параметры:



Кол-во складываемых частот 2
Разъемы (вход/выход) по заказу
Габарит. размеры: (ШхДхВ) 600х750х1400
Диапазон рабочих температур, оС -10 / +50
Масса, кг. 76
Частотный диапазон, МГц 87,5-108
Потери, не более, дБ 0,5
Минимальный разнос частот, МГц 0,4
Развязка между входами, не более 35
КСВН, не более   1,15

Максимальная выходная мощность,кВт

10





Разрабатываем и изготавливаем любые устройства сложения и фильтры по ТЗ и требованиям заказчика.





   Устройство состоит из двух трех-децибельных направленных ответвителей соединенных между собой через два четырех-резонаторных полосовых фильтра, настроенных на частоту канала 1.    Балластная нагрузка предназначена для поглощения мощности рассогласования появляющейся из-за неидеальности элементов системы. Фильтры построены на связанных термокомпенсированных коаксиальных четвертьволновых резонаторах типоразмера 200х200мм. Фильтры выполнены в прямоугольных сварных корпусах.

  Центральный проводник, где плотность тока в несколько раз выше, чем в стенках, делается из медной посеребренной трубы. Для настройки резонатора на заданную частоту центральный проводник выполнен подвижным (настраиваемым). Для обеспечения надёжного контакта центрального проводника с корпусом используется позолоченная пружинная гребёнка. Связь между резонаторами и между резонаторами и входом и выходом обеспечивается регулируемыми узлами связи, позволяющими добиваться минимальной полосы пропускания в канале и хорошего согласования по входам.
